1. Hiện trạng và khó khăn khách hàng gặp phải

Toàn bộ dữ liệu nhiệt độ của 16 phòng sấy cấp chưa được ghi và lưu trữ đầy đủ. Theo yêu cầu của khách hàng mua cáp điện, nhà máy LS phải có hệ thống giám sát nhiệt độ và ghi dữ liệu các phòng sấy cáp để có thể trích xuất, tìm hiểu nguyên nhân ảnh hưởng tới cáp điện trong quá trình sấy.

2. Yêu cầu của khách hàng

Từ các hạn chế và khó khăn trên, khách hàng yêu cầu hệ thống giám sát và lưu trữ toàn bộ dữ liệu nhiệt độ của 16 phòng sấy cáp có công nghệ như sau:

a. Toàn bộ dữ liệu thu thập về được giám sát online trên màn hình máy tính hiển thị dưới dạng đồ thị, thời gian trích mẫu dữ liệu là 100 (ms).

b. Dữ liệu lưu trữ dưới dạng file đồ thị và file excell, có thể kiểm tra dễ dàng, đảm bảo truy xuất tìm nguyên nhân của việc hư hại cáp điện.

c. File excell và file đồ thị có thể truy xuất theo ngày, theo giờ.

3. Giải pháp của An Phát

3.1- Giải pháp kỹ thuật

Để đảm bảo yêu cầu đề ra của khách hàng là giám sát các thông số online trên máy tính, các kỹ sư An Phát đã thông qua giao thức truyền thông Modbus RTU để truyền dữ diệu về máy tính, sử dụng cổng chuyển đổi tín hiệu RS485 sang USB để đọc dữ liệu. Công việc tiếp theo là lập trình giao diện giám sát dựa trên Visual Studio C#. Toàn bộ quá trình được thực hiện dễ dàng với 16 điểm đo các thông số, dữ liệu được gửi về, đồ thị được vẽ online trực quan, đồ thị có chức năng phóng to thu nhỏ theo trục x, y. Trên giao diện giám sát có nút bật tắt việc vẽ đồ thị online của một thông số nào đó, dễ dàng giúp công nhân ca trực phòng điều hành truy xuất tìm nguyên nhân báo cáo tới bộ phận sản xuất cáp điện để kiểm tra.

3.2- Quy trình vận hành hệ thống

- Công nhân trong ca trực, khi quan sát trên phần mềm giám sát nếu thấy sự cố bất thường về các thông số ảnh hưởng tới chất lượng cáp điện, liên lạc gọi điện trực tiếp tới người phụ trách chính trong ca trực để thông báo tình hình sự cố để đánh giá mức độ rủi ro.

- Dữ liệu thu thập được lưu tự động về máy tính chủ qua hai file excell và file đồ thị, giúp khách hàng có thể truy xuất lại các thông số của quá trình sản xuất cáp điện, đảm bảo chất lượng đầu ra của cáp khi bàn giao cho khách hàng.

4. Hình ảnh thực tế thi công tại nhà máy LS Cable & System

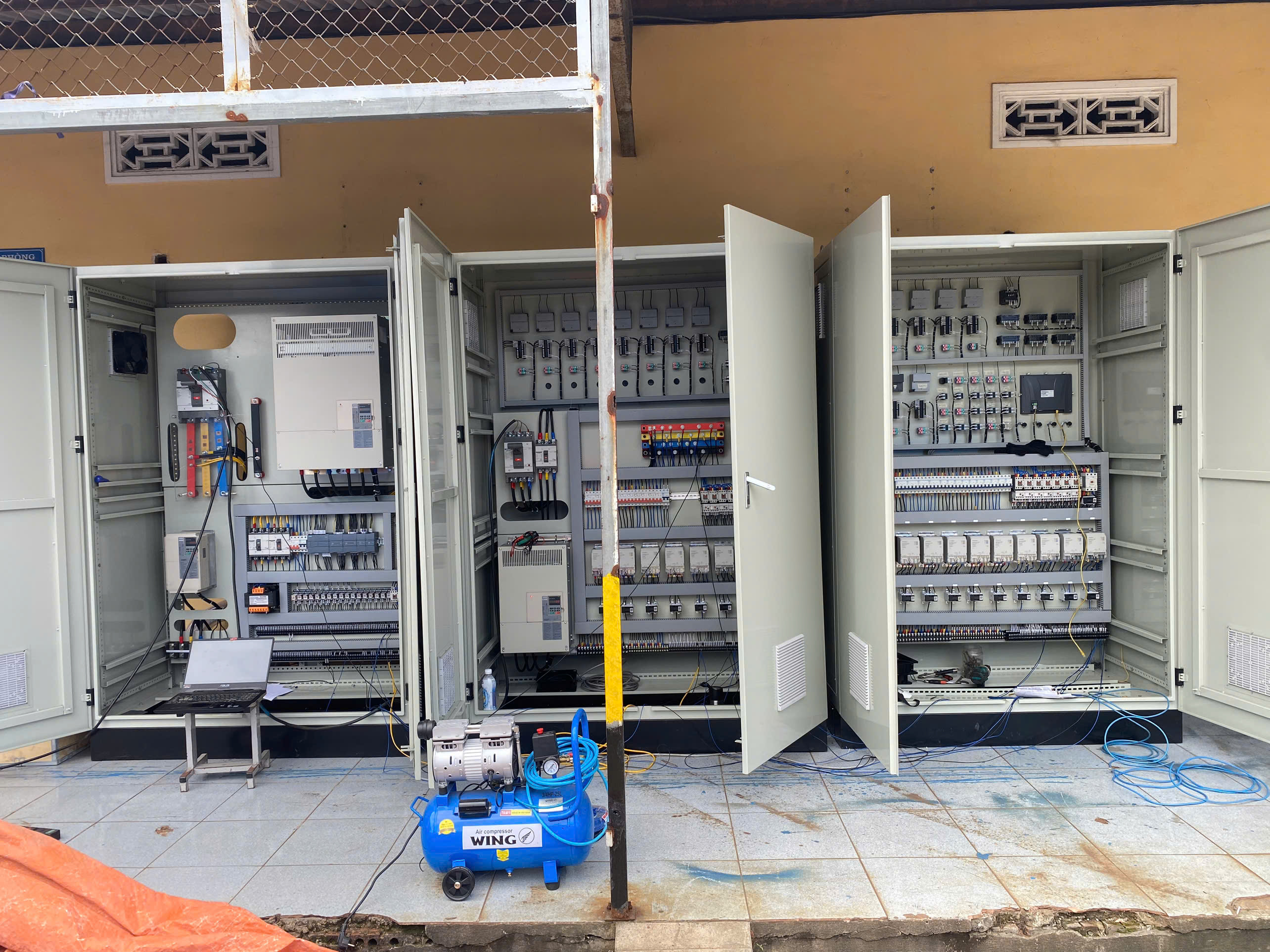

Hình 1. Toàn bộ hệ thống được xây dựng

Hình 2. Giám sát online nhiệt độ 16 phòng sấy cáp điện

Hình 3. Bộ ghi dữ liệu khi hoàn thiện chuyển giao cho khách hàng

Hình 4. Dữ liệu xuất ra theo file Excel lưu trữ trong máy tính

5. Kết luận

An Phát nhận thiết kế phần mềm scada theo yêu cầu. Đa dạng tính năng, giao diện thân thiện với người dùng. Phần mềm scada là một trong những thế mạnh hàng đầu của chúng tôi.

Thu thập – lưu trữ dữ liệu từ các thiết bị gửi về.
Tính toán, quản lý thông tin.
Xuất báo cáo hệ thống tự động theo thời gian, theo mẫu.
Cho phép cài đặt các ngưỡng giá trị cần giám sát, vượt quá ngưỡng cài đặt sẽ cảnh báo qua email.
Thu thập dữ liệu, xuất báo cáo.
Tiết kiệm thời gian và chi phí thuê nhân công giám sát từng thời điểm.
Giảm tối đa các sai sót.
Chủ động lên kế hoạch bảo trì, bảo dưỡng.
Đưa ra các quyết định hợp lý trong để đạt hiệu quả tốt nhất.
Phần mềm được lập trình dựa theo yêu cầu của doanh nghiệp sử dụng.
