LẬP TRÌNH HỆ THỐNG GIÁM SÁT SCADA

Ngày 21-06-2023 Lượt xem 346

1. Hiện trạng và khó khăn Khách hàng gặp phải:

Toàn bộ dữ liệu hệ thống sản xuất cáp điện như tốc độ máy, dòng điện, điện áp, nhiệt độ, tốc độ bọc cáp gây ảnh hưởng trực tiếp tới cáp điện chưa được ghi và lưu trữ đầy đủ, gây khó khăn cho việc tìm hiểu nguyên nhân hư hại cáp điện và gián tiếp ảnh hưởng tới việc kinh doanh và sản xuất của khách hàng.

2. Yêu cầu của Khách hàng:

Từ các hạn chế và khó khăn trên, khách hàng yêu cầu hệ thống giám sát và lưu trữ toàn bộ dữ liệu thông số của máy:

Toàn bộ dữ liệu thu thập về được giám sát online trên màn hình máy tính hiển thị dưới dạng đồ thị, thời gian trích mẫu dữ liệu là 1 giây.
Dữ liệu lưu trữ dưới dạng file đồ thị và file excell, có thể kiểm tra dễ dàng, đảm bảo truy xuất tìm nguyên nhân của việc hư hại cáp điện.
File excell và file đồ thị có thể truy xuất theo ngày, theo giờ, thời gian tối đa lưu trữ một file là 30 ngày.

3. Giải pháp của An Phát

Các kỹ sư An Phát đã sử dụng truyền thông Modbus TCP/IP và Modbus RTU để truyền dữ diệu về máy tính, sử dụng cổng chuyển đổi tín hiệu RS485 sang USB để đọc dữ liệu. Công việc tiếp theo là lập trình giao diện giám sát dựa trên Visual Studio C# kết nối với cơ sở dữ liệu SQL để lưu trữ dữ liệu và xuất file báo cáo. Toàn bộ quá trình được thực hiện dễ dàng với gần 20 điểm đo các thông số, dữ liệu được gửi về, đồ thị được vẽ online trực quan, đồ thị có chức năng phóng to thu nhỏ theo trục x, y. Trên giao diện giám sát có nút bật tắt việc vẽ đồ thị online của một thông số nào đó, dễ dàng giúp công nhân ca trực phòng điều hành truy xuất tìm nguyên nhân báo cáo tới bộ phận sản xuất cáp điện để kiểm tra. Dữ liệu được lưu tự động về máy tính chủ qua hai file excell và file đồ thị, giúp khách hàng có thể truy xuất lại các thông số của quá trình sản xuất cáp điện.

5. Hình ảnh thực tế

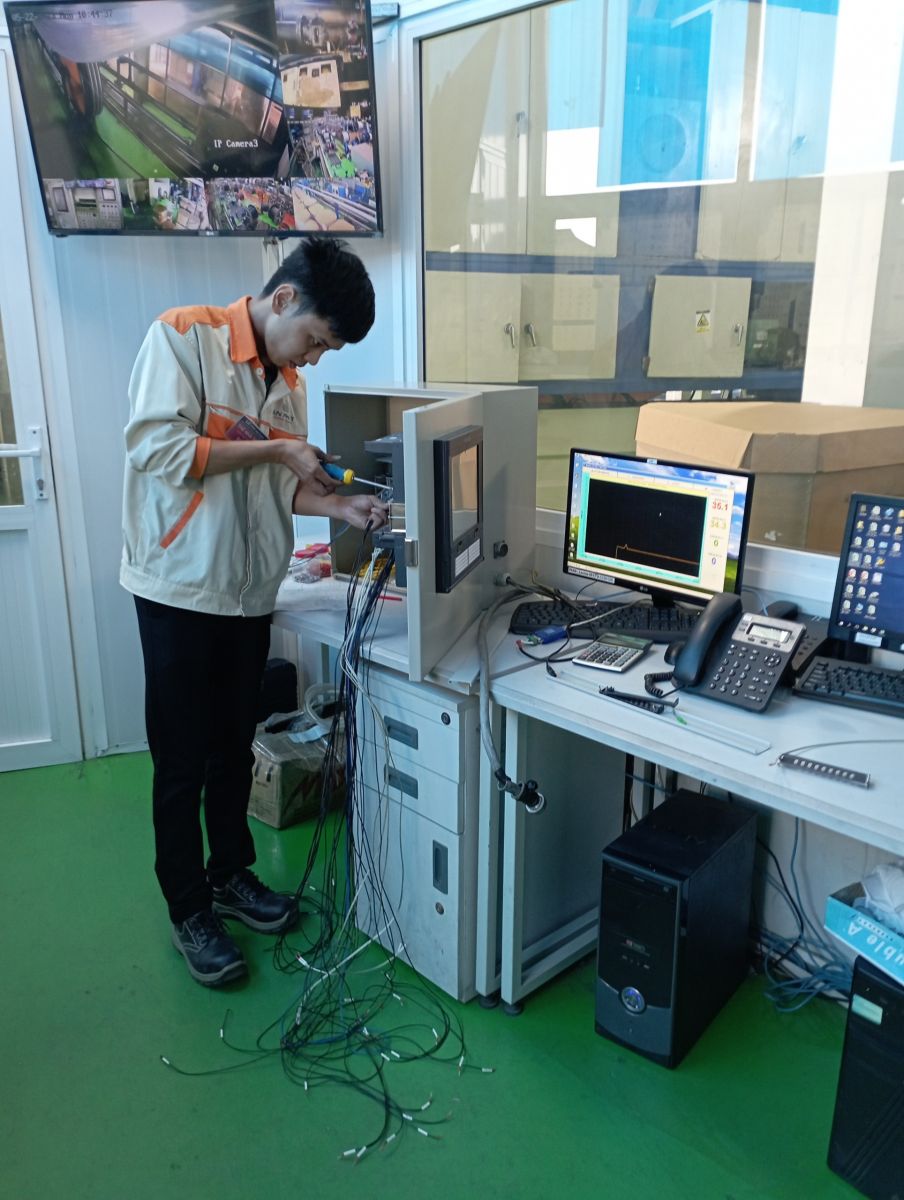

Kỹ sư An Phát kết nối từ các điểm đo về phòng điều hành trung tâm

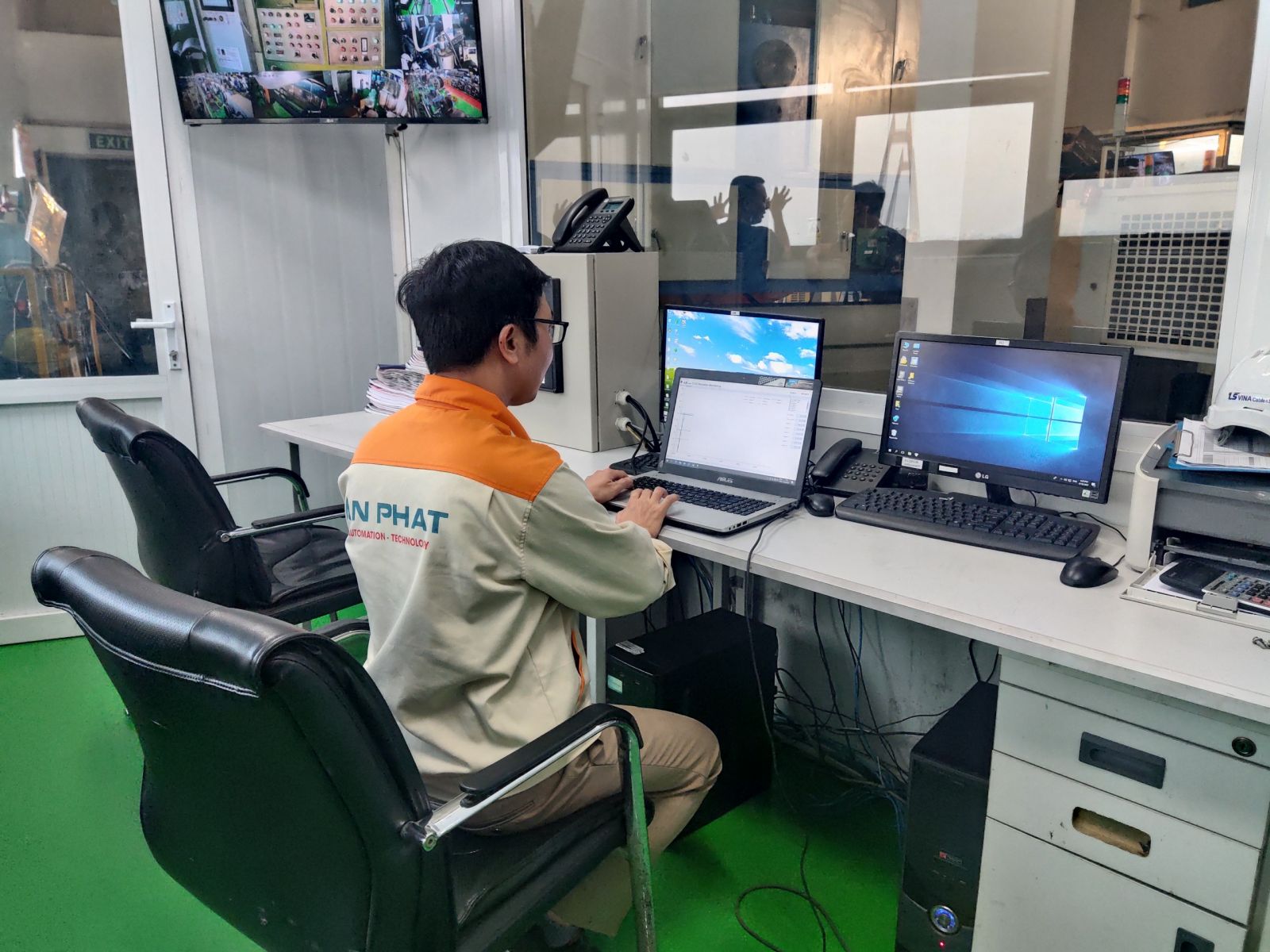

Kỹ sư An Phát hiệu chỉnh hệ thống giám sát tại phòng điều hành

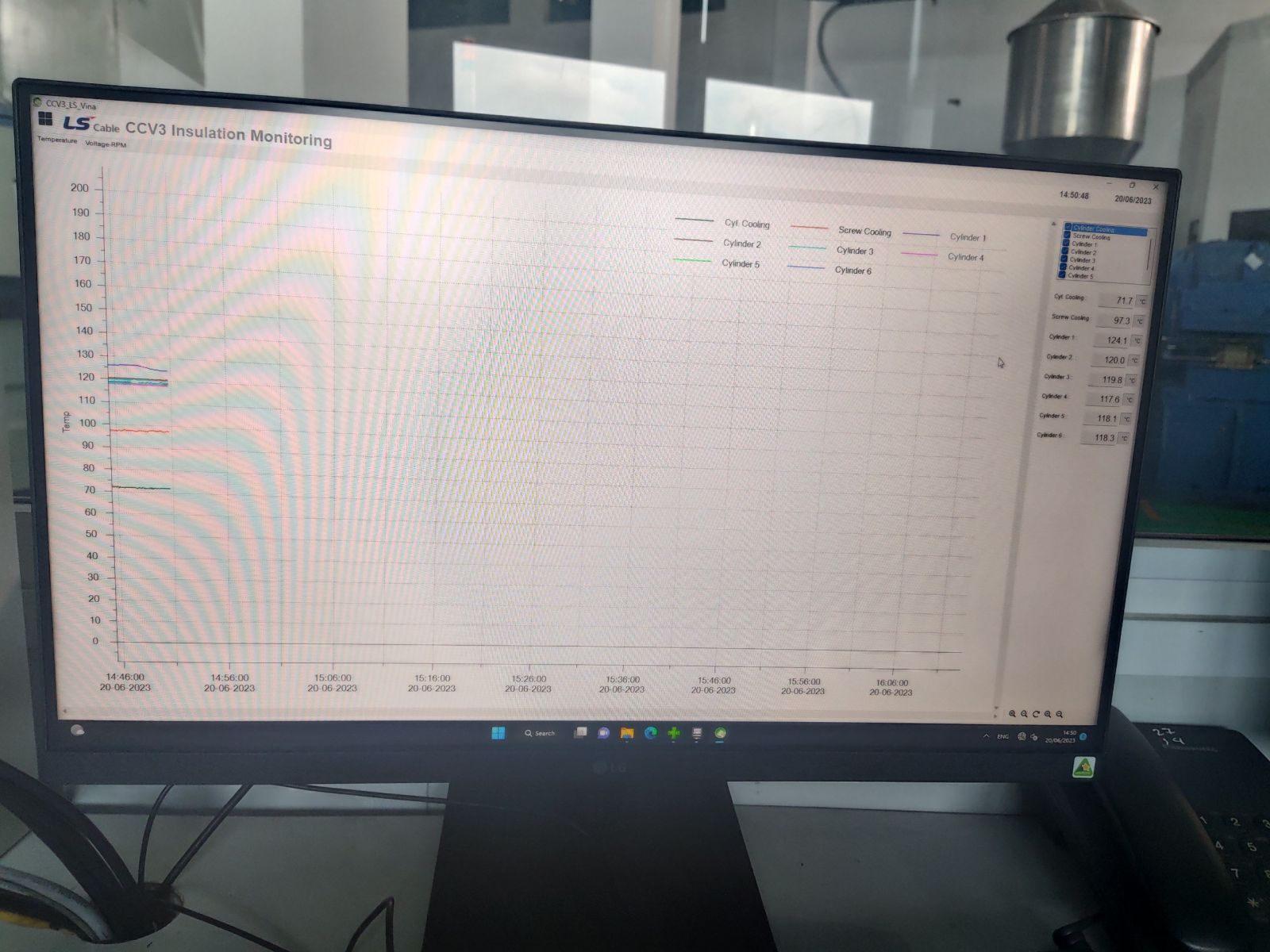

Giao diện giám sát đã được kỹ sư An Phát xây dựng

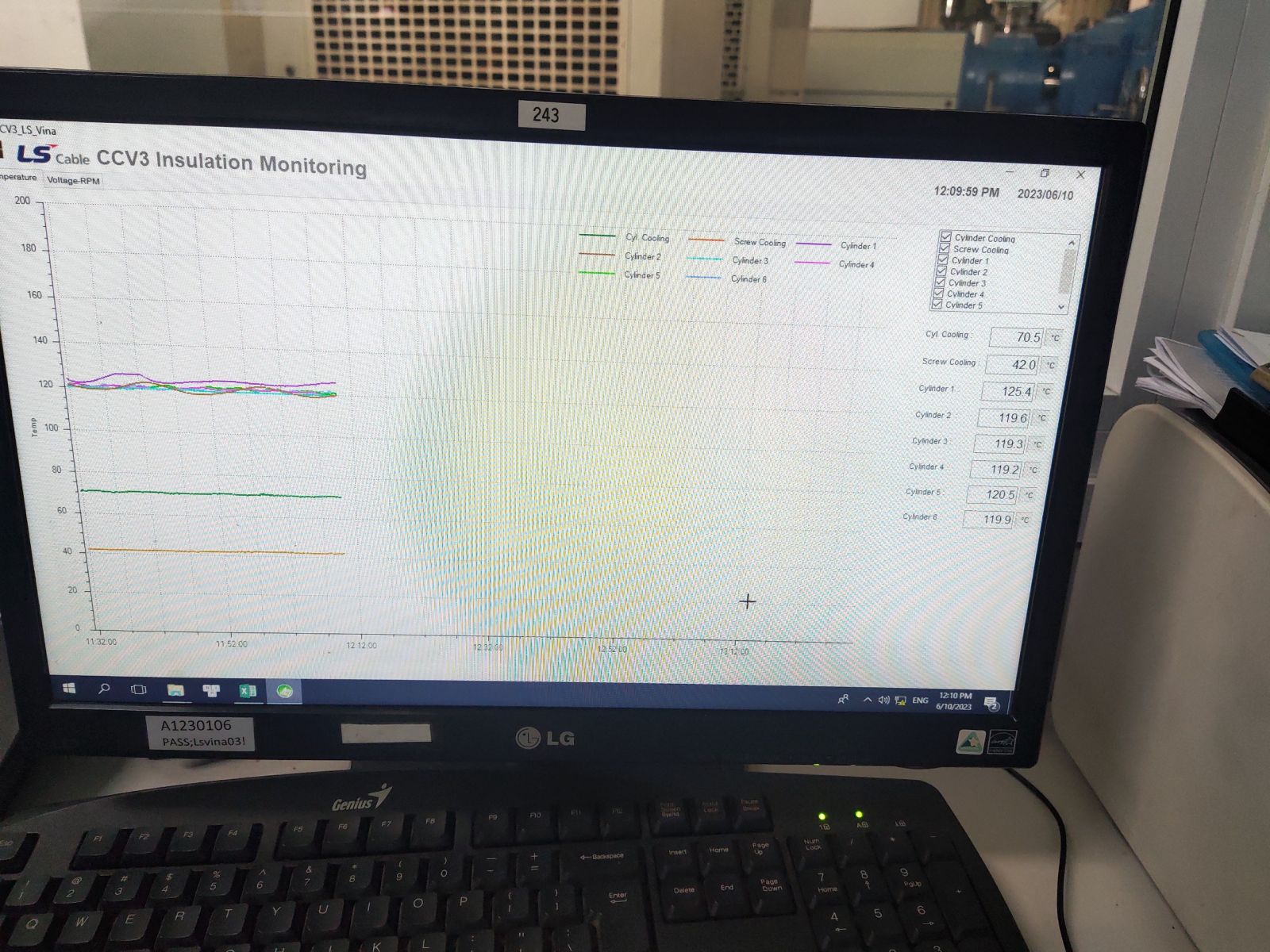

Giao diện giám sát khi hoàn thiện chuyển giao cho Khách hàng

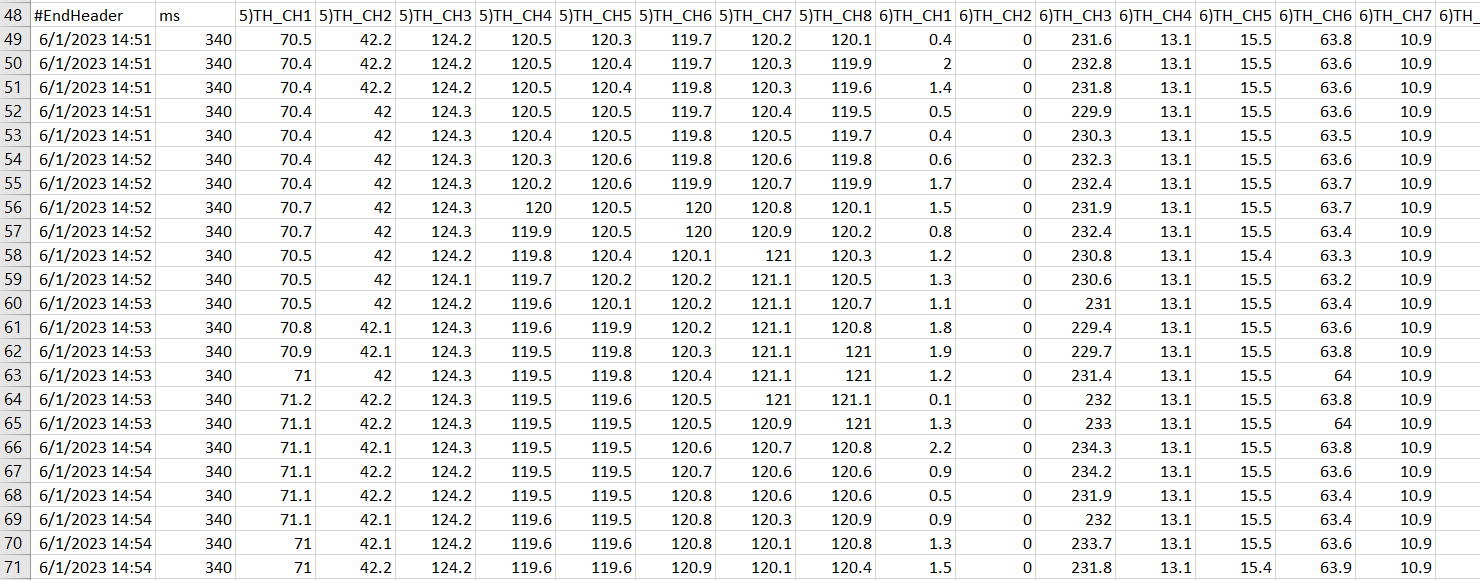

Dữ liệu lưu trữ trong máy tính dưới dạng file excell

An Phát nhận thiết kế phần mềm scada theo yêu cầu. Đa dạng tính năng, giao diện thân thiện với người dùng. Phần mềm scada là một trong những thế mạnh hàng đầu của chúng tôi.

Thu thập – lưu trữ dữ liệu từ các thiết bị gửi về.
Tính toán, quản lý thông tin.
Xuất báo cáo hệ thống tự động theo thời gian, theo mẫu.
Cho phép cài đặt các ngưỡng giá trị cần giám sát, vượt quá ngưỡng cài đặt sẽ cảnh báo qua email.
Thu thập dữ liệu, xuất báo cáo.
Tiết kiệm thời gian và chi phí thuê nhân công giám sát từng thời điểm.
Giảm tối đa các sai sót.
Chủ động lên kế hoạch bảo trì, bảo dưỡng.
Đưa ra các quyết định hợp lý trong để đạt hiệu quả tốt nhất.
Phần mềm được lập trình dựa theo yêu cầu của doanh nghiệp sử dụng.
